电力电子设备越来越广泛地应用在工业和商业，例如：变频调速设备、整流器、不间断电源UPS、直流电源、焊机、计算机、电视机、节能灯、复印机等。这些非线性负荷在给人们的生产和生活带来便利的同时，会产生大量的谐波并注入到电网中，导致电流和电压波形畸变，电能质量下降，并危害电网及电网中的其它设备。

APF有源滤波器装置

谐波对供电设备的危害：
电力变压器和发电机损耗增大，产生过热算坏；
电缆过热，绝缘老化；
电力电容器介质损耗增大，过热；
中线电流增大，过热。
谐波对用电设备的危害：
敏感性负载受干扰，PLC出错，死机；
保护装置异常动作，开关误跳闸；
伺服电机产生脉动，交流电机产生振动，噪音增大；
产生线路传导电磁干扰，数字传输故障，通讯中断；
照明设备和显示器产生闪烁。
谐波对电网的危害：
电网的品质变坏，波形失真增大，频率改变；
过度地消耗电网中的无功功率和电流有效值；

电网的负担加重，可用容量下降。

动态无功和谐波治理设备的好处

① 通过改善功率因数，减少了线路中总电流和供电系统中的电气元件，如变压器、电器设备、导线等的容量，因此不但减少了投资费用，而且降低了本身电能的损耗。
② 良好的功因数值的确保，从而减少供电系统中的电压损失，可以使负载电压更稳定，改善电能的质量。
③ 可以增加系统的裕度，挖掘出了发供电设备的潜力。如果系统的功率因数低，那么在既有设备容量不变的情况下，装设电容器后，可以提高功率因数，增加负载的容量。
　　举例而言，将1000KVA变压器之功率因数从0.8提高到0.98时：
　　补偿前：1000×0.8=800KW
　　补偿后：1000×0.98=980KW
　　同样一台1000KVA的变压器，功率因数改变后，它就可以多承担180KW的负载。
④ 减少了用户的电费支出；透过上述各元件损失的减少及功率因数提高的电费优惠。

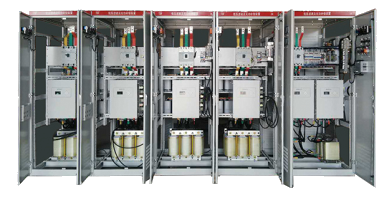

TSF型谐波治理设备

产品概述
CX-APF系列有源电力滤波器装置是长翔电气和华北电力大学共同设计研发的，完全符合中国的GB标准，他能完美的滤除电网中的谐波，不受电网运行结构的影响。
CX-APF采用精密式模块化设计，单台模块容量为50A，75A,100A可选，根据现场谐波电流含量可并联多台模块进行扩容，最大扩容到600A。并且可并柜进一步扩展容量，配置灵活，体积小巧以及安装的便携为用户设计和安装提供了极大的便利。
工作原理
CX有源电力滤波器通过电流互感器检测负载电流，并通过内部DSP计算，提取出负载电流中的谐波成分，然后通过PWM信号发送给内部IGBT,控制逆变器产生一个和负载谐波电流大小相等，方向相反的谐波电流注入到电网中，达到滤波的目的。

技术特点
优异的滤波效果
1.谐波治理效率高达95%，谐波治理范围2-50次，单次谐波滤除深度可达100%。
2.行业内颠覆式控制模式，开关频率高达20KHZ,滤波损耗降到最小，不影响电网系统阻抗，输出波形精确，不会影响其他设备。
3.对输入电压波动及畸变的承受能力更强。
4.一机多能，一台滤波器可同时治理谐波，无功和三相不平衡。
5.友好的中文操作界面
6.多种保护功能：具备过流，过压，欠压，超温，检测电路故障等多种保护功能。
7.先进的模块化结构，体积小，容量配比高，单柜最多可6台模块并机安装，也可嵌入到第三方机柜。
品型号说明

TZ-APF/3L-400V-50A/B

注解：
1、系列代码：TZ系列
2、接线方式：3L表示三相三线制，4L表示三相四线制
3、额定电压：400V/690V
4、额定电流：50~3600A
5、安装形式：A为壁挂式，B为叠加式，C为柜式。

♦可控晶闸管动态补偿式：
动态滤波及无功补偿装置，配置灵活有效，响应速度快，不仅能动态分相滤除谐波和补偿无功，还能解决三相不平衡、闪变、电压波动等电能质量问题。是经济型的电网治理设备。
选型说明
CX-TSF/3L-400V-200KVAR

注解：
1、系列代码：CX系列
2、接线方式：3L表示三相三线制，4L表示三相四线制
3、额定电压：400V/690V
4、安装容量：200~3500KVAR
